东莞三天两夜奋战密齿尾牙,东莞帮全员出动!附车神5档作业!

[复制链接]
发表于 2010-4-11 22:35 | 显示全部楼层 |阅读模式

马上注册,解锁更多精彩内容!

您需要 登录 才可以下载或查看,没有帐号?注册为道友

x
本帖最后由 黑客鱼 于 2010-4-13 14:54 编辑

2010年4月X日,其实就是上周五晚。。。。。

月黑风高,切,其实都没有月亮,风也不大。。。。

我跟小燕同学两人一车,开车前往东莞。。。。。。。。。。。。。不是吃水果,,,,是完成本年度(其实是上上上上。。。。年度)的改装计划:密齿尾牙。。。。

话说,当晚去到东莞已经8点,,,,是晚上8点,,,,早上8点还上着班呢。。。。

8点半,肥仔,即系随风奔跑,(见到肥仔,你就知道他是否开的是飞机,理论上都难以随风奔跑。。。。。),辉哥,小强等,我们相约在我住处的对面:麦记,终于与传说中的东莞帮见面啦。。。。。。。

刚坐没多久,车神2046随后赶到。。。。。3014(一个跑龙套的,容后再细说)。。。。。又随后就到,PP都没坐一下,就又因事离开了。。。。按下不表。。。。

随后大家高谈阔论,谈得不亦乎,以至于前辈一度后悔没提前一天到东莞来(其实是我猜的)。。。。

第二天一早,肥仔就来接我,把我带到修理厂。。。

三下五除二,开拆!

LOOK,开拆之前就是这样啦。。。

ECU的接头处为了防尘防沙,我特意细心的用电工胶布贴了一层,不怕一万,最怕万一

我的后MONO避震

拆下来的右边传动轴

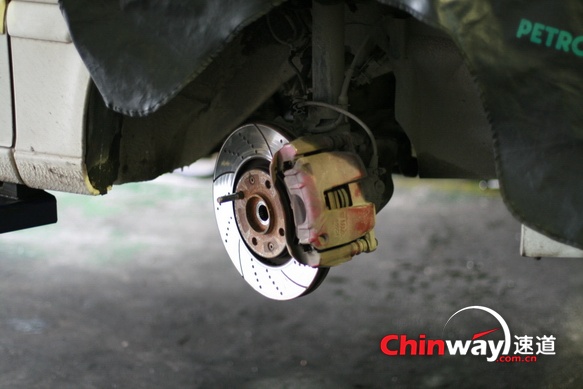

裸体刹车。。。

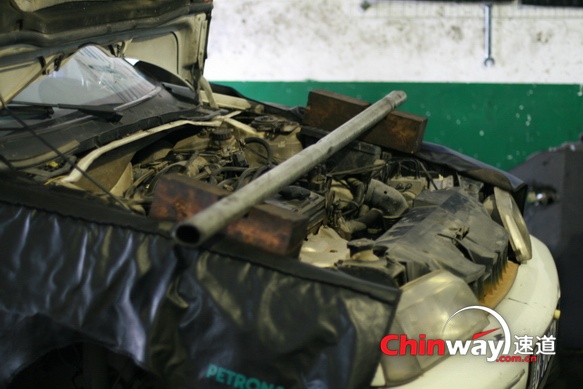

中间的横钢管,当然是掉着发动机啦

插个广告:在拆波箱的时候,来了一辆三厢VTS,水箱的风扇狂转不停。。。结果,原来是水泵叶轮全部报废!。。。看图:

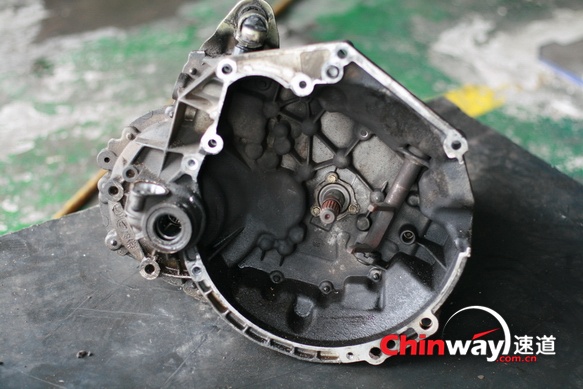

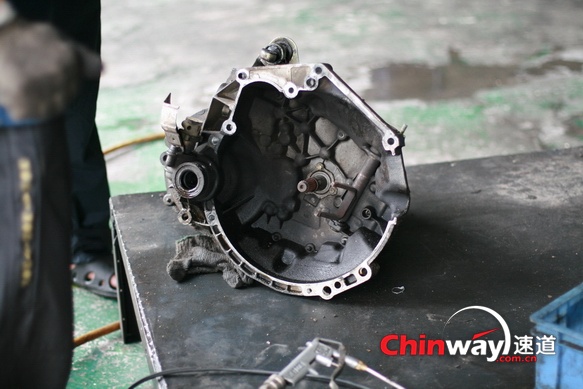

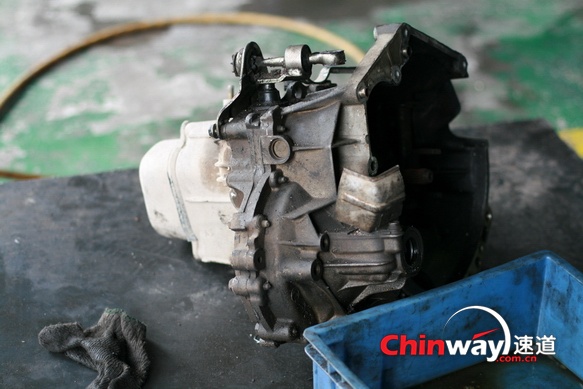

我的波箱,8年了,第二次被抬下来,上次被抬,是要换离合器总成。。。。

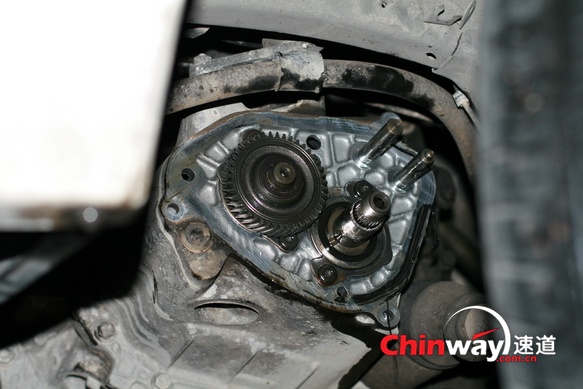

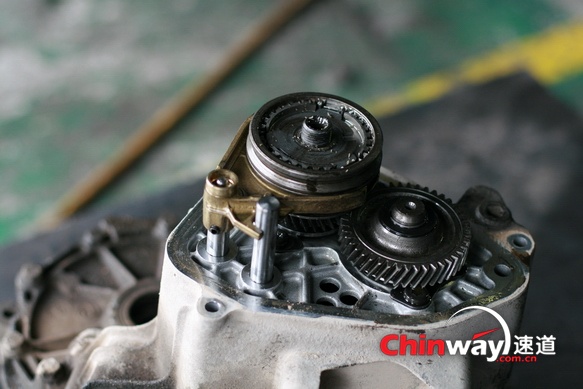

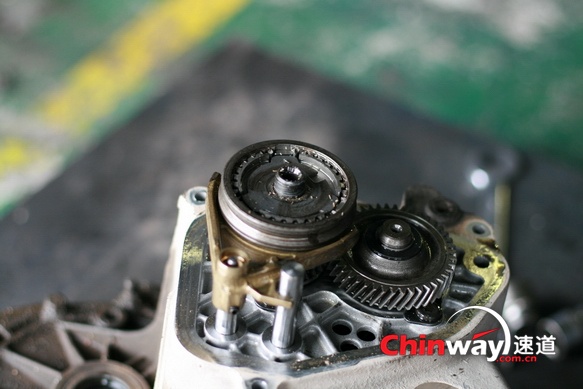

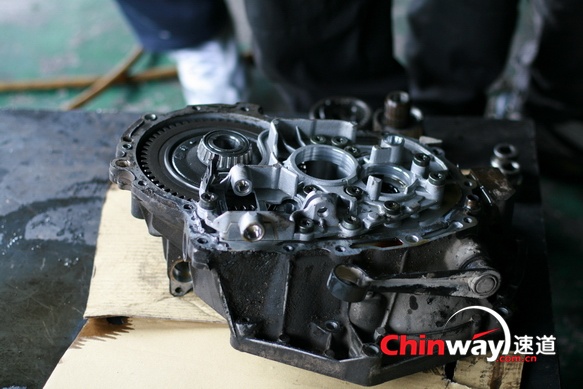

拆开尾盖,看到传说中的五档齿。。。

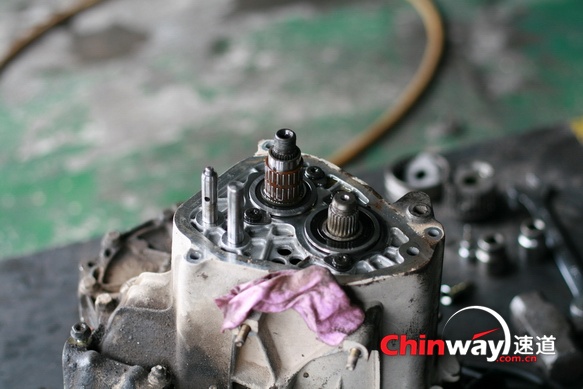

准备开拆:

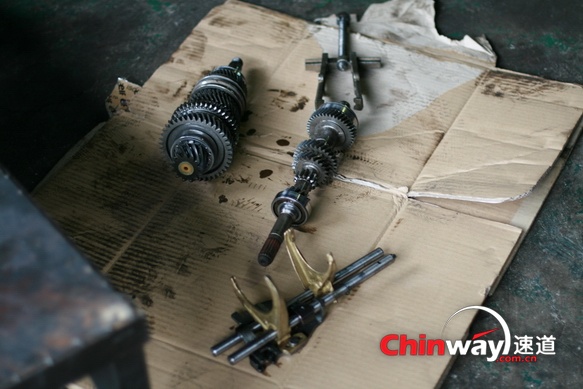

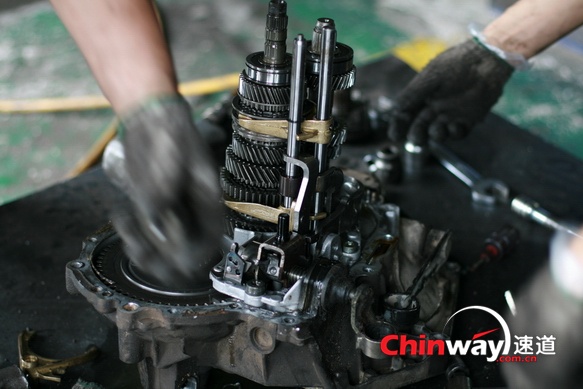

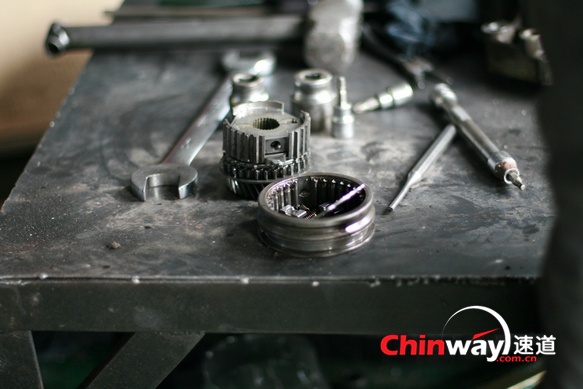

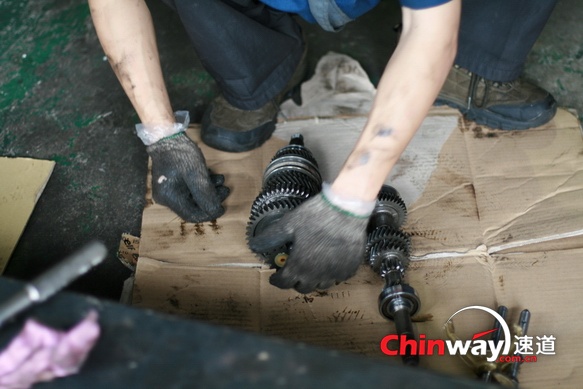

终于看到了1、2、3、4档全套齿轮组啦,,当然中间会有同步器的。

嗯,成色相当不错

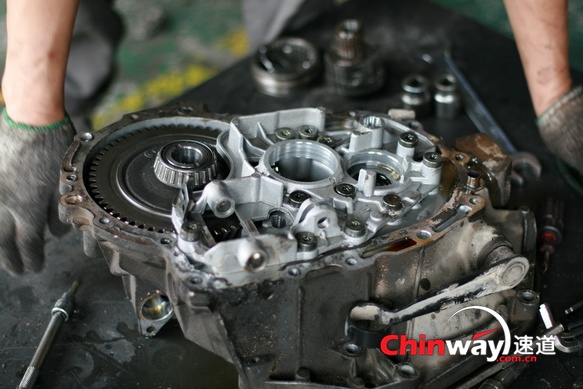

下面这块铝背板,在拆的过程中,最容易被撬裂,为了保证工期,细心的肥仔已经让厂里的人去拿了备件,以备不时之需,在此强烈表示感谢!

细心。。。慢慢的,,粗鲁的不要。。。

插播一下广告:话说前文,一辆VTS水泵叶轮片报废,现在,他要换的是这个全新件!

可以看到,我的这个波箱,8年了,齿轮几乎全新!

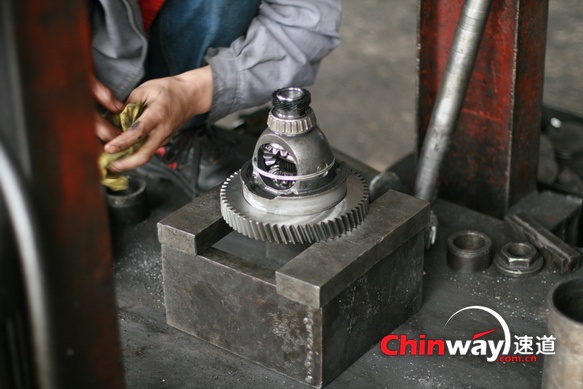

某老大口中的“面的差速器”。。。。确实差了点。。。。不过看着做工还挺精良

这回又得感谢另外一个人了:前辈!开着车,带着我跟肥仔去找压牙盘的地方!。。。中午12点多了,饥肠录录。。。难为两位!

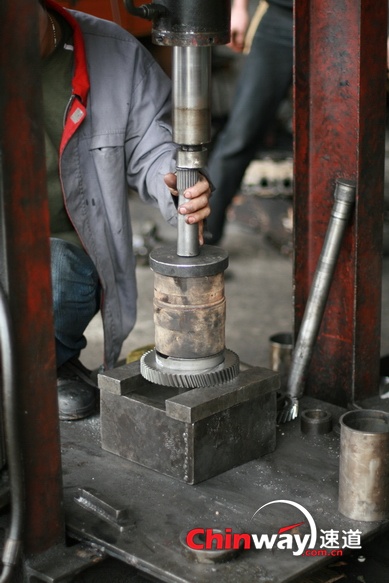

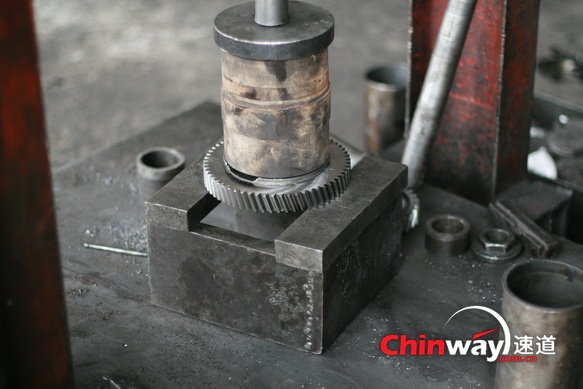

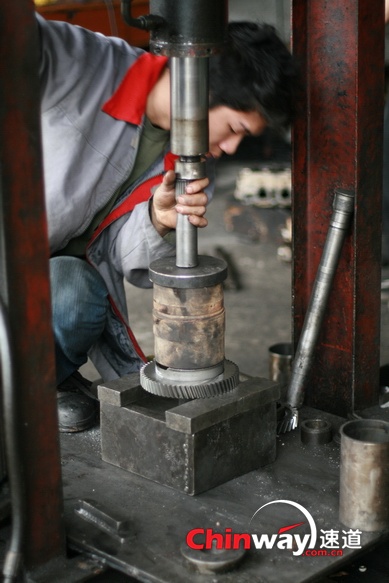

拆的过程没拍,这是往回压新牙盘的时候拍的。。。

为了保护好差速器上的每一样东西,带个套,是正常D。。。。

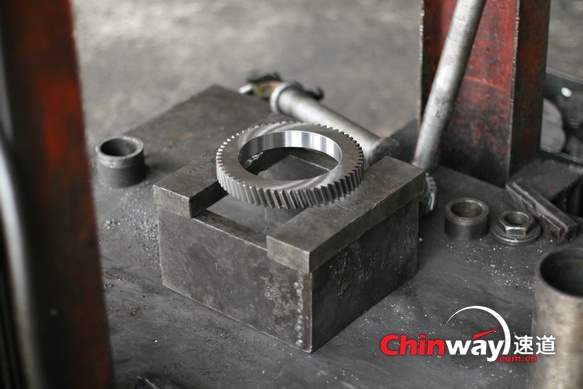

终于压平整了,一次到位,相当顺利!。。。。新旧牙盘对比。。。其实看不出来个啥!。。。

以下这终图为前辈的摄影作品:线切割打洞定位ing.......在此,不得不PF一下前辈对摄影光的运用,四个字:出神入化!

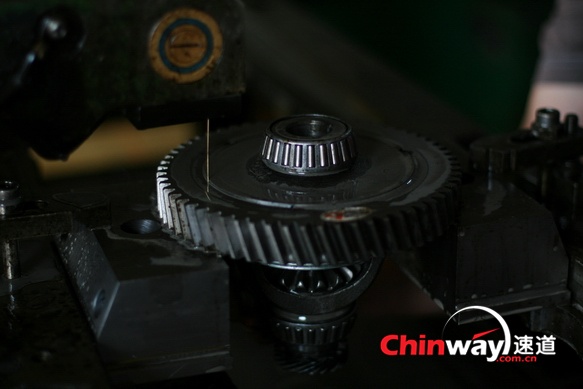

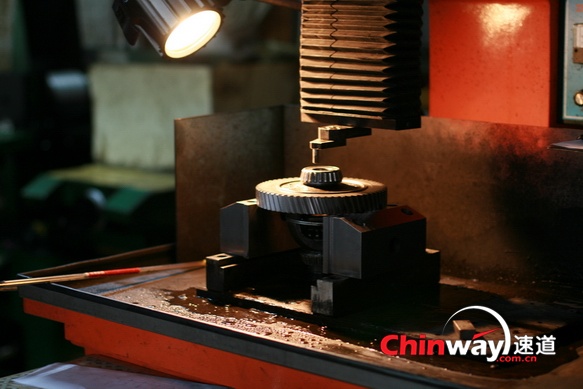

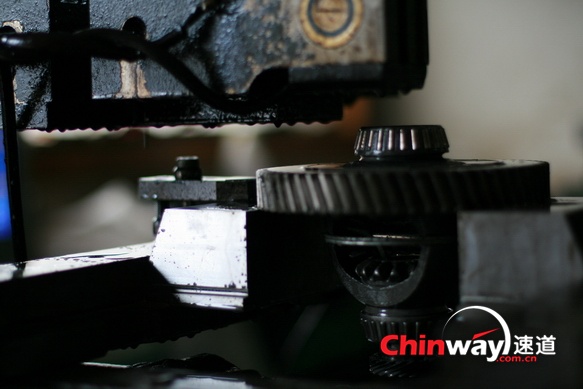

线切割中。。。。。一共6个定位孔,全圆6等分!。。。。计算机自动化精细控制。。。。
精度0.001.。。。其实用不着,看那切割中的火花!当然就是前辈的作品啦

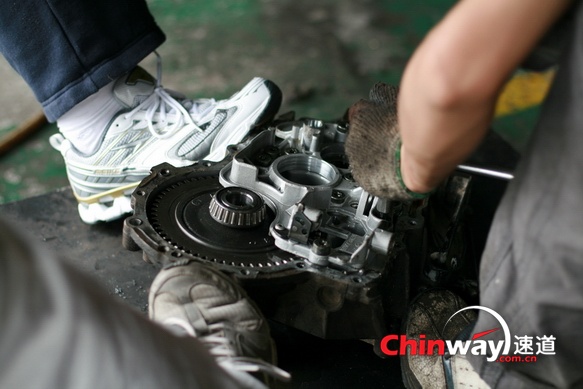

拆开波箱,把尾牙拆下来

拆开波箱,把尾牙拆下来

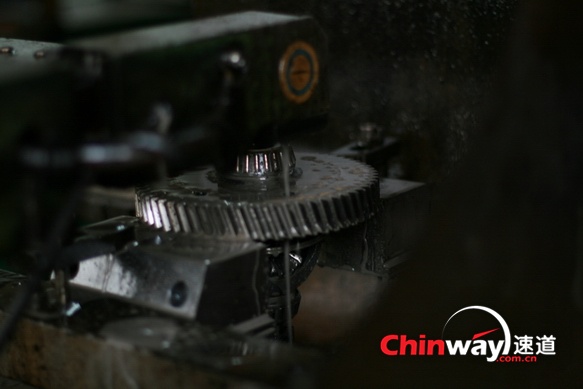

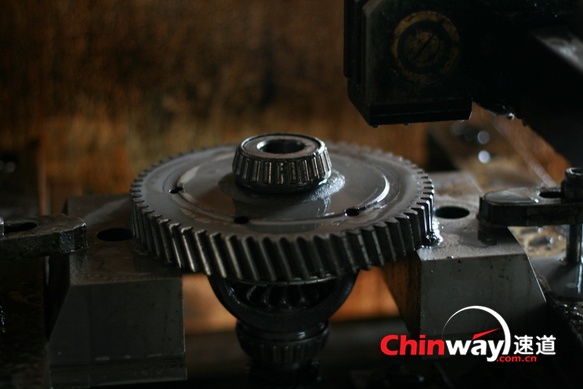

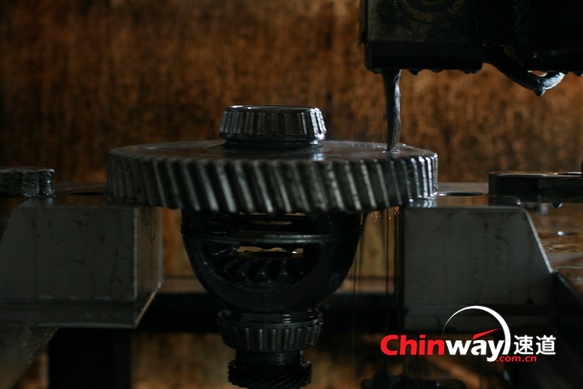

尾牙线切割加工中。。。。。。

尾牙线切割加工中。。。。。。

我无聊,我学习。。。。。

我无聊,我学习。。。。。

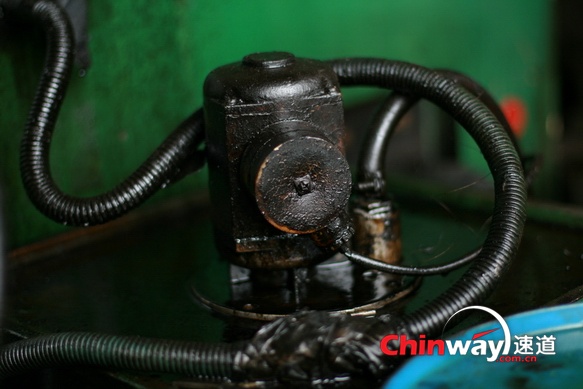

想拍出风扇油污深重的感觉。。。。。

想拍出风扇油污深重的感觉。。。。。

金属质感。。。。。。。

金属质感。。。。。。。

前辈辛苦的作品

前辈辛苦的作品

以下都是我的练习作品。。。。。。。

以下都是我的练习作品。。。。。。。

油污感。。。。。。前辈教我测光技巧后的作品。。。。

油污感。。。。。。前辈教我测光技巧后的作品。。。。

练习水中倒映。。。。。

练习水中倒映。。。。。

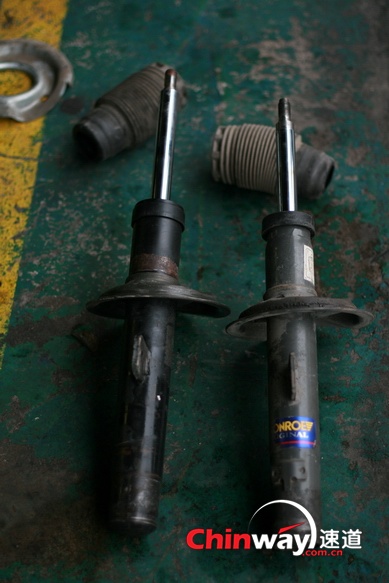

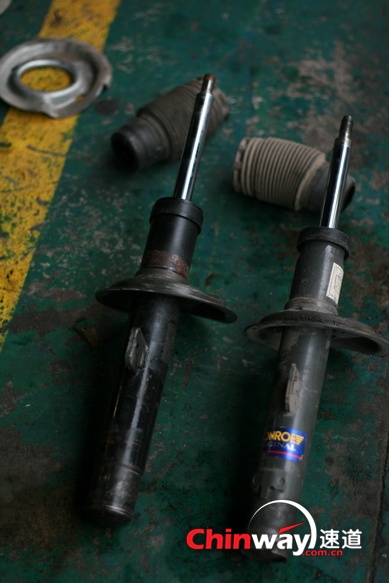

前辈准备上的RC前桶,相对于右边的MONO来说,MONO要短些

前辈准备上的RC前桶,相对于右边的MONO来说,MONO要短些

技师在帮手打磨一下线切割打销丁后的焊点。。。。

技师在帮手打磨一下线切割打销丁后的焊点。。。。

前辈前自上阵。。。。就像做自己的波箱一样,感动啊。。。。专程从广州过来的!

前辈前自上阵。。。。就像做自己的波箱一样,感动啊。。。。专程从广州过来的!

以下就是车神的作业啦。。

以下就是车神的作业啦。。

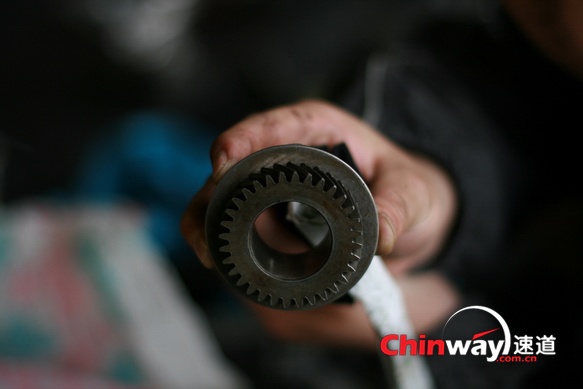

5档疏齿。。。旧款的,。。。

5档疏齿。。。旧款的,。。。

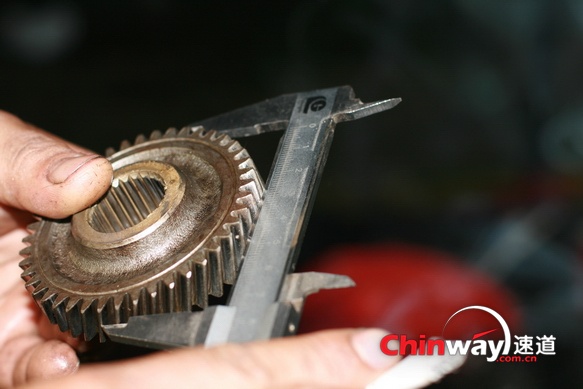

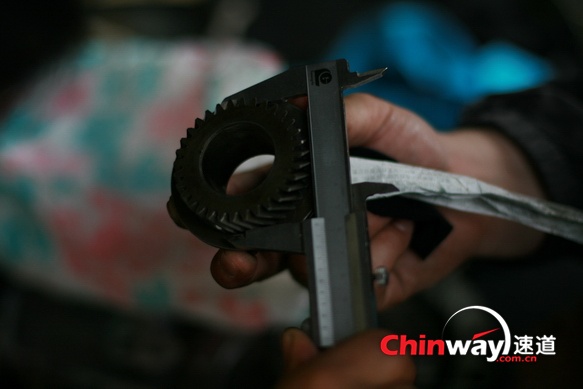

肥仔想量一下,看有无办法将自己的车一下,改造成旧款。。。。。。

肥仔想量一下,看有无办法将自己的车一下,改造成旧款。。。。。。

量来量去,其实都是“晒气”。。

量来量去,其实都是“晒气”。。

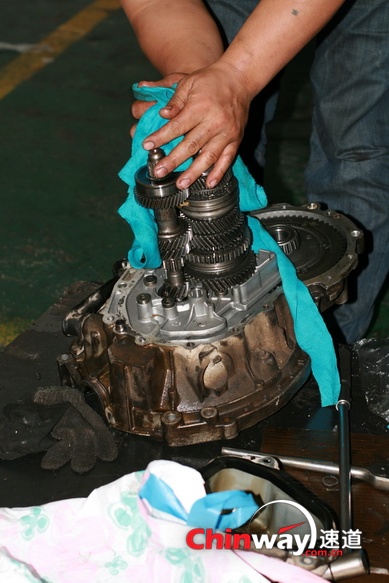

我的波箱已经基本装配完成啦,

我的波箱已经基本装配完成啦,

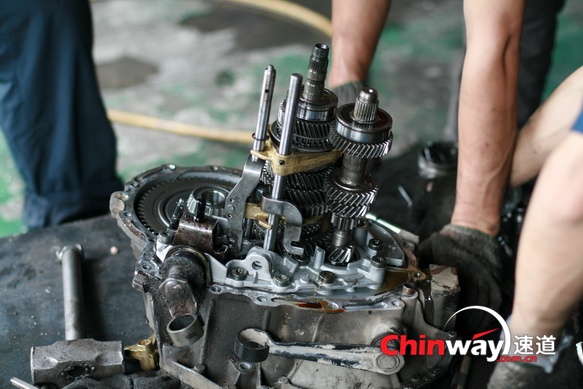

各档齿全装就位,就等合盖。。。。。

各档齿全装就位,就等合盖。。。。。

前辈的RC火热安装中。。。。。。。。。。

前辈的RC火热安装中。。。。。。。。。。

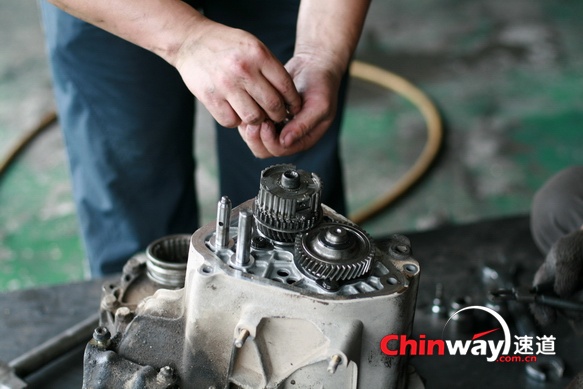

这边厢,车神的波箱尾盖已经拆开,明显露出5档齿部分。。。。。

这边厢,车神的波箱尾盖已经拆开,明显露出5档齿部分。。。。。

这样,看得更清楚了吧。

这样,看得更清楚了吧。

两个5档对比一下,左边是刚拆下来的,中间的是打算装上的,,,车神还特意用鵰牌洗洁精洗过!。。。。。。

两个5档对比一下,左边是刚拆下来的,中间的是打算装上的,,,车神还特意用鵰牌洗洁精洗过!。。。。。。

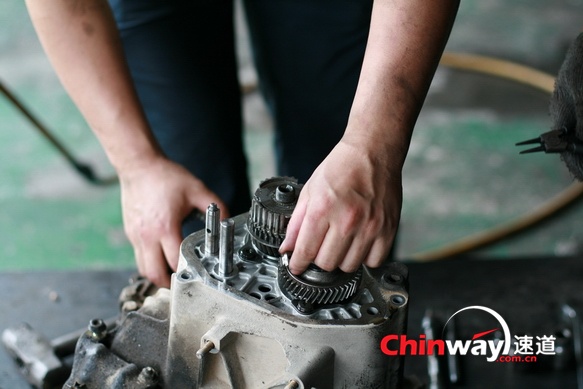

装上去,套一下,不错,合适。。。。

装上去,套一下,不错,合适。。。。

看清楚些。。。

看清楚些。。。

装完了,当然要试车啦。。。。。。我在副驾。。。。。

装完了,当然要试车啦。。。。。。我在副驾。。。。。

出发。。。。。

出发。。。。。

从这个角度看,小强的车相当漂亮

从这个角度看,小强的车相当漂亮

低调吧,低调点好

低调吧,低调点好

小强的车PP真的不错

小强的车PP真的不错

这个,也是肥仔来的,修波箱的主治医师

这个,也是肥仔来的,修波箱的主治医师

肥仔杰作之一

肥仔杰作之一

挺帅气的小学生

挺帅气的小学生

表情拍的得不错,有潜质

表情拍的得不错,有潜质

乐于助人的肥仔

乐于助人的肥仔

小强在努力低调做人

小强在努力低调做人

之所以称之为神,是有原因的!

之所以称之为神,是有原因的!

肥仔的杰作:车神

肥仔的杰作:车神

东莞凤姐

东莞凤姐

这个开开胃

这个开开胃

肥仔偷拍人家凤姐

肥仔偷拍人家凤姐

换上RC后兴奋的前辈

换上RC后兴奋的前辈

当然要有茶水

当然要有茶水

餐前菜,其实就是一碟小小的花生米,还是肥仔让美女送的!

餐前菜,其实就是一碟小小的花生米,还是肥仔让美女送的!

辛苦了一天的车神

辛苦了一天的车神

评分

参与人数 3速道米 +36 收起 理由
DEREK + 15 恭喜
maxfree_gz + 15 不错不错
南亭晚风 + 6 一帮强人 真幸福

查看全部评分

发表于 2010-4-11 22:46 | 显示全部楼层
第一张那个988的后轮眉不错嘛。。能再给些图片吗?
发表于 2010-4-11 22:46 | 显示全部楼层
第一张那个988的后轮眉不错嘛。。能再给些图片吗?
发表于 2010-4-11 23:06 | 显示全部楼层
回复 1# 黑客鱼


  真羡慕 啊      我们这里搞不了ADSL  郁闷
发表于 2010-4-11 23:17 | 显示全部楼层
正常吧?水泵也换啦。。。干了不少事情!
发表于 2010-4-11 23:19 | 显示全部楼层
记得,,还有东西要寄过来。。别漏了小零件!
发表于 2010-4-11 23:22 | 显示全部楼层
黑鱼摄影展~~~~~~~~~~~~~~~
发表于 2010-4-11 23:25 | 显示全部楼层
好作业.要顶
发表于 2010-4-11 23:26 | 显示全部楼层
楼主我服你啊。。。恭喜你车车又有新动力了。
发表于 2010-4-11 23:27 | 显示全部楼层
单反的效果,果然不错啊
